TR-KL04自动汽车启动线圈插绝缘纸包胶布机
- 型号
- TR-KL04
属性
- 速度
- 3 S
- 胶带宽度
- 5~10mm（可定制）
- 气压
- 5-6KG/cm²
- 胶布种类
- 美纹胶、玛拉胶、挡墙胶、高温胶等
评价
产品描述

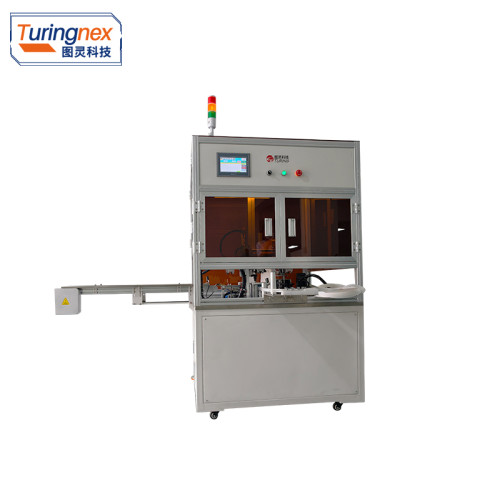

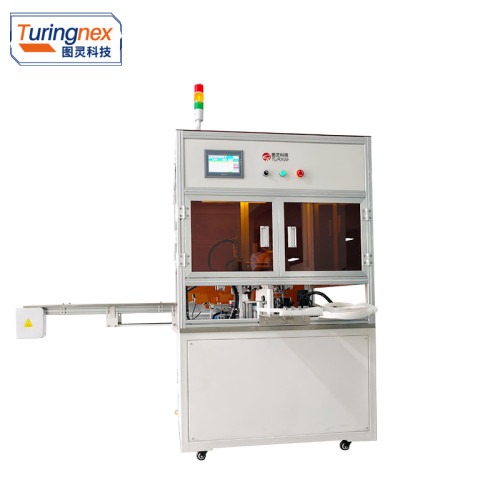

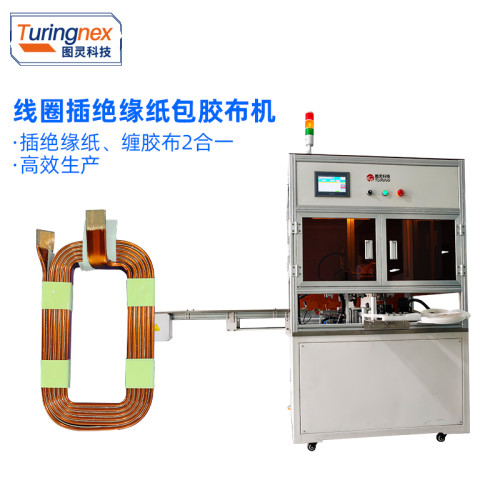

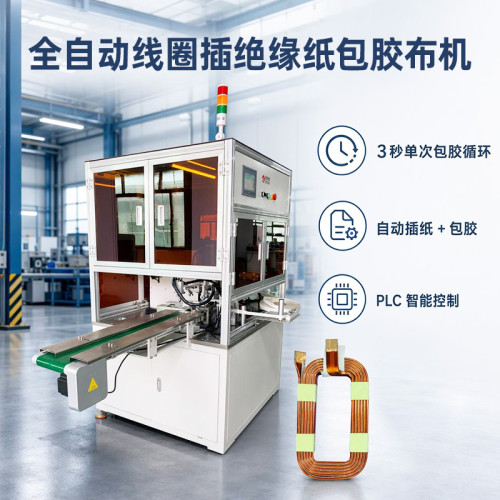

TR-KL04 自动汽车启动线圈插绝缘纸包胶布机
产品亮点
1.全流程流水线自动化：自动进料、精密对位、自动下料闭环无人作业，人力成本降低 60%-80%，大幅节约人工。
2.全兼容 + 快速换线：适配电机线圈、定子、电感等环形线圈及多种胶带耗材，面向汽车、家电、电源多行业，降低库存压力，提升运营灵活性。
3.PLC+HMI 智能控制：搭载国际一线品牌 PLC 与直观人机界面；支持参数保存、一键调取，保障持续稳定的加工精度。
4.智能缺料预警，低停机率：高精度传感器实时监控耗材余量，缺料自动报警，可快速更换物料。最大化设备稼动率，保障大批量订单准时交付。
5.耐用模块化设计，高投资回报：核心部件耐磨耐用，模块化结构便于维护升级，降低设备全生命周期总体拥有成本（TCO）。
为什么选择我们？
1.行业积淀：18 年专注研发（始于 2008 年）全球累计出货 50000 余台，设备运行稳定。深耕线束加工行业，深谙线束工艺需求。
2.规模化产能：月产量 2500 台以上（全自动产线 500 + 条、半自动机型千余台）保障订单按期交付，可承接大批量订单，严守交付期限。
3.快速研发定制：依据 CAD/3D 图纸，3-7 天完成定制工装打样
可适配复杂非标线束结构，灵活定制机型。
4.全球合规认证：CE 认证 + ISO9001:2015 质量管理体系，符合 UL/RoHS/CE 等国际安全标准，可顺畅出口全球市场。
5.高投资回报：平均 6 个月回本，可替代 4-6 名人工，显著降低人工成本，提升自动化生产效益。
6.全球服务网络：产品覆盖 112 个国家，提供 10 余种语言 7×24 小时技术支持
终身技术服务、远程视频检修、配件极速配送。
| 设备名字 | TR-KL04 全自动线圈插绝缘纸包胶布机 |
| 电源 | 220V/50HZ，1kW |
| 尺寸 & 重量 | 2100x1400×2000mm, 500kg |
加工效率 | 3 S |
工作气压 | 5-6KG/cm² |
胶带宽度 | 5~10mm（可定制） |
裁切长度 | 20~90mm（可定制） |
胶带卷最大外径 | Max ￠200mm |
胶带卷内径 | ￠76mm |
绝缘纸卷最大外径 | Max ￠300mm |
绝缘纸卷内径 | ￠76mm |
绝缘纸裁切宽度 | Φ13mm（可定制） |
绝缘纸高度 | 24-30mm（可定制） |
线圈规格 | 支持定制，以实际产品为准
|
功能特点

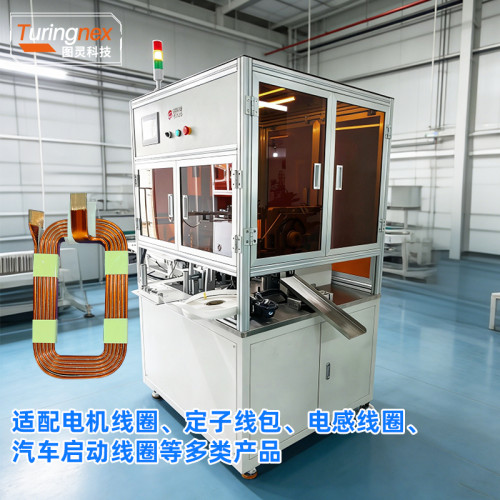

1.适用于电机线圈、定子绕组、电感线圈等多种产品内部包胶作业。
2.兼容多种胶带：美纹纸、聚酯胶带、隔离胶带、高温胶带等。

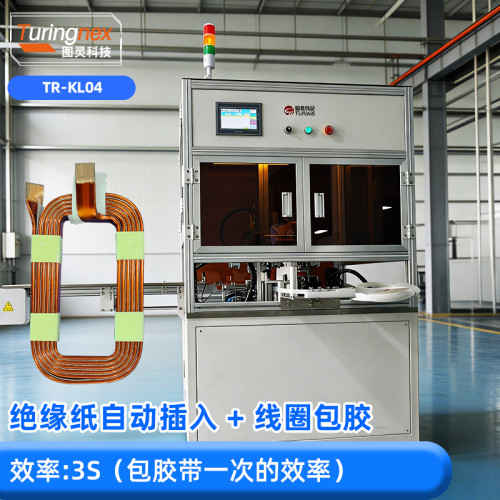

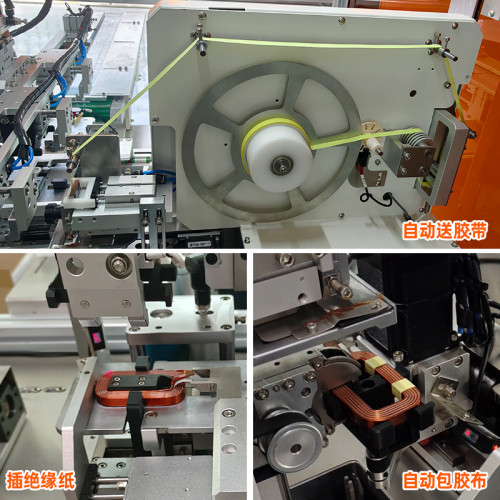

3.具备绝缘纸自动折边、自动插入线圈引脚功能。
4.单次包胶周期 3 秒；包胶圈数、层数、长度均可调节。

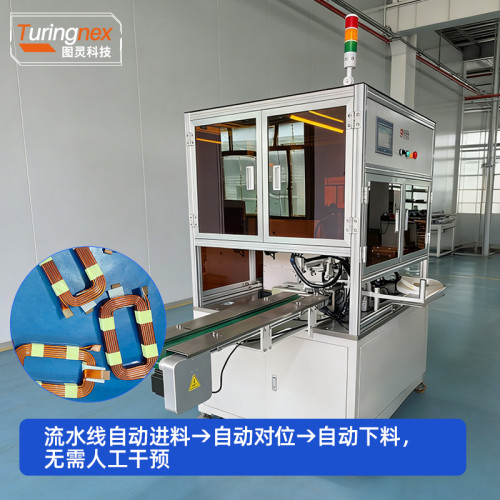

5.流水线自动送料、精准定位、自动下料，省时省人工。

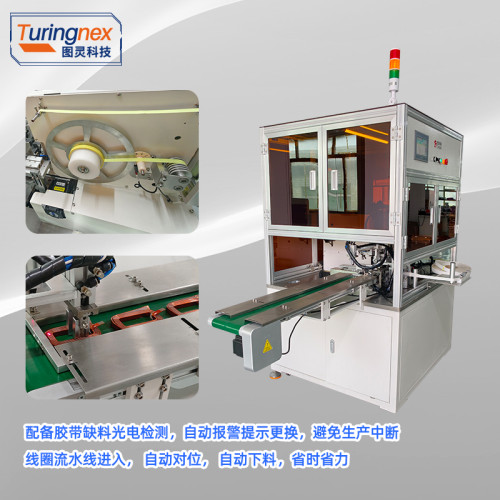

6.胶带缺料自动报警，便于快速换料。

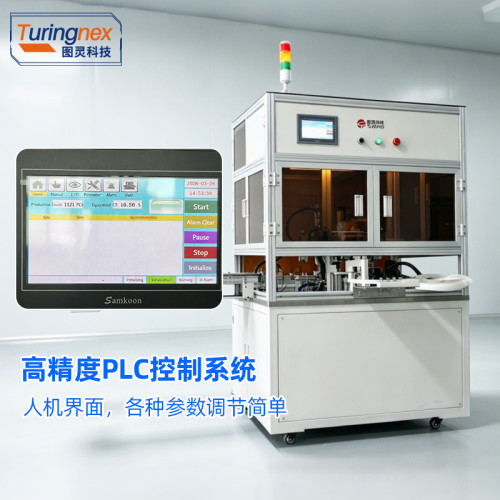

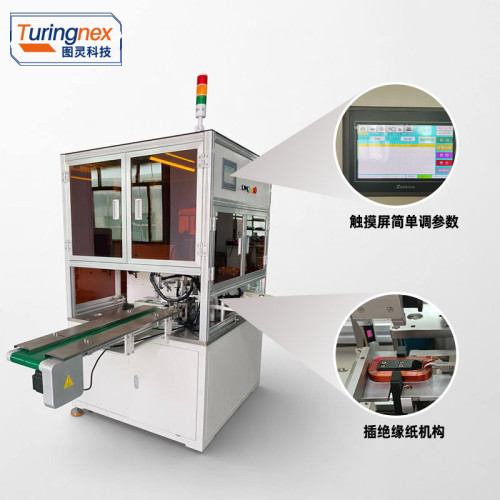

7.PLC 控制系统搭配人机交互触摸屏。
东莞市图灵自动化科技有限公司成立于2008年，位于广东省东莞市。 公司专业生产：全自动端子压着机、全自动端子压着镀锡机、超静音节能端子机、静音铜带机、电脑剪线剥线机、同轴剥线机、全自动尼龙扎带机、全自动 缠绕捆扎机、热缩管电脑切管机、端子机模具、刀模及新能源自动化线束加工设备等。主要服务于汽车摩托车、电子、家电、电气等线束加工企业电器。
我们拥有丰富的行业经验，是值得信赖的供应商。 我们的控股/合作工厂拥有先进的生产设备和技术精湛的一线员工。 深知公司的发展取决于产品的创新和质量，我们建立了符合国际质量管理体系要求的质量管理体系。 公司根据市场和客户需求不断推出原创创新，始终保持产品的新颖性和创新性，想客户所想、急客户所急。 为客户提供优良的服务，满足客户的需求是我们永恒的追求！
FAQs
1. 这台“全自动线圈插绝缘纸包胶布机”主要实现什么功能？

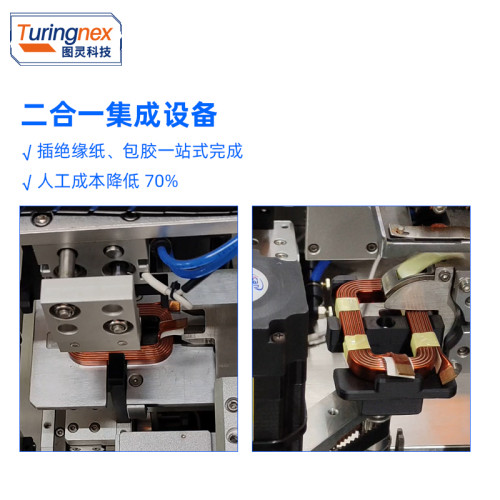

结论： 这是一款将绝缘纸自动切断插入与外层胶带自动缠绕集成在一起的精密自动化设备。

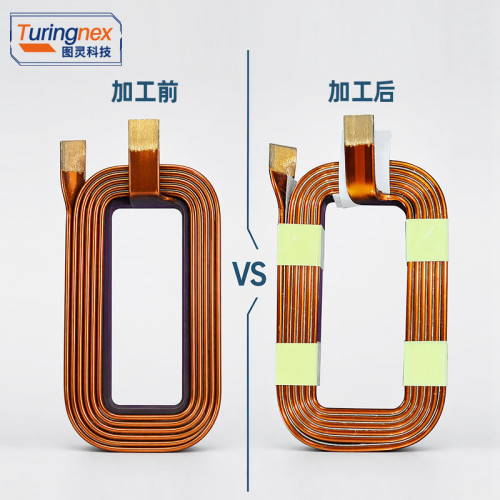

详解： 在线圈（如高频变压器、电感）生产中，传统做法是人工插纸和手工包胶，速度慢且松紧不一。这台机器实现了从送纸、折边（可选）、切断、插入到最后包胶封口的一站式作业，确保了线圈绝缘层的一致性和美观度。
2. 这台机器能比人工提高多少效率？
结论： 综合效率通常是人工的 3到5倍，且能实现一人看管多机。
详解： 手工操作受熟练度和疲劳感影响很大，而机器可以保持恒定的节拍（通常每小时可处理数百至上千个组件）。更重要的是，它大幅降低了对熟练工的依赖，新手培训半天即可上岗操作。
3. 它支持哪些类型的绝缘材料和胶带？
结论： 支持主流的青壳纸、聚酯薄膜（PET）、快巴纸、Nomex纸以及各种玛拉胶带、醋酸布胶带。
详解： 机器的送料机构和切刀经过优化，可以处理不同厚度和硬度的柔性绝缘材料。如果您的材料非常特殊（如极薄或带有背胶），我们可以通过调整进料滚轮压力和切刀材质来匹配。
4. 机器支持的线圈尺寸范围是多少？可以定制吗？
结论： 适配市面上大多数中小规格线圈，且支持高度定制化。
详解： 标准机型通常覆盖常用的电子变压器骨架尺寸。由于不同厂家的线圈形状（圆头、方头、异形）和尺寸差异很大，我们通常要求客户提供样品，我们会根据样品定制模具夹具和行程参数，以确保100%匹配。
5. 如何保证插纸的精度和包胶的松紧度？
结论： 通过PLC控制系统和高精度伺服电机实现精准定位。
详解：
插纸： 采用光电感应定位，确保纸张切断长度一致，插入位置准确。
包胶： 缠绕张力是可调的。通过阻尼机构控制胶带拉力，既保证包得紧，又不会因为力过大而拉断线圈引脚或使骨架变形。
6. 包胶的圈数和位置可以调节吗？
结论： 完全可以。
详解： 在机器的触摸屏界面上，您可以直接设置“缠绕圈数”（如1.5圈、2.1圈等）以及“重叠比例”。这种数字化调节方式非常方便，更换产品型号时只需在程序中切换参数即可。
7. 这台机器的故障率高吗？容易磨损的零件有哪些？
结论： 结构设计成熟，稳定性高。主要磨损件为切刀和皮带。
详解：
切刀： 频繁剪切硬质绝缘纸会导致磨损，通常使用寿命在半年到一年，更换非常简单。
易损件包： 随机会附带一套备用刀片和常用弹簧、皮带，确保生产不间断。
8. 机器占地面积大吗？对工作环境有什么要求？
结论： 设计紧凑，桌面式或小型立式结构，节省空间。
详解： 它可以轻松放入现有的流水线中，通常只需要普通的 220V 电源和 0.5-0.7MPa 的压缩空气。因为噪音小、无污染，普通的电子厂净化车间完全适用。
9. 假如我的产品型号很多，换模具方便吗？
结论： 设计时考虑了**快速换模（Quick Changeover）**逻辑，通常在 10-20 分钟内完成。
详解： 针对不同的线圈，只需更换对应的定位治具并微调送料轨道。对于同系列不同尺寸的产品，甚至只需要在系统里调出存储的配方（Recipe）即可完成切换。
10. 你们如何提供海外客户的技术支持？
结论： 采用出厂预调试+视频指导+远程协助。
详解：
发货前： 我们会按您的样品调试好机器，拍摄运行视频供确认。
安装： 提供全套中文/英文说明书和分步安装视频。
维护： 遇到技术问题，我们的工程师通过视频通话实时排查，零件通过 DHL/FedEx 快速寄送。
