TR-M9 全自动双头圆护套线热缩套管插胶壳端子机
- 型号
- TR-M9
属性
- 适用线径
- AWG#28-AWG#20
- 设备电源
- 50/60HZ 220V 单相
- 胶壳范围
- 2P-10P 通用
- 气压
- 0.6-0.75Mpa (6-7KG / 立方)
评价
产品描述

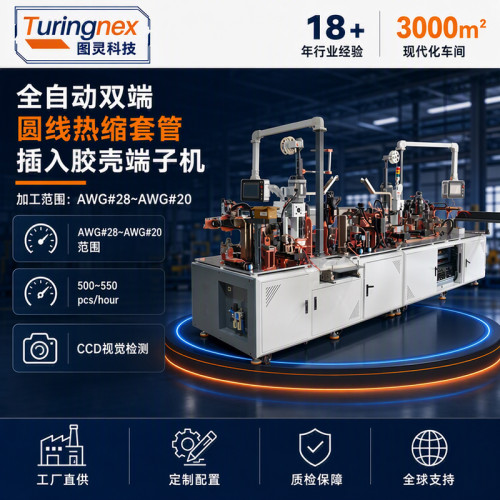

TR-M9 全自动双头圆护套线热缩套管插胶壳端子机
产品亮点
1.一站式全工序自动化，替代 5 名人工

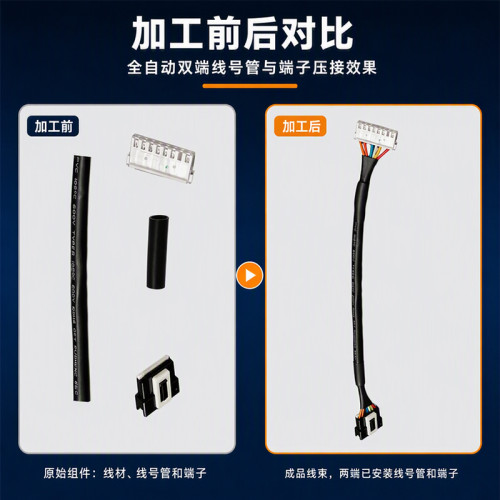

A/B 两端同步作业，集成切线、多层剥皮、分色、压端子、CCD 检测、穿胶壳、套热缩管、烘烤全流程，全程无需人工干预，大幅降低人工成本。
2.多维度 CCD 全视觉智能检测，不良自动分拣
搭载海康双通 CCD 视觉系统，可识别线芯分色、剥皮瑕疵、端子外观、胶壳到位、缺端子 / 套管 / 胶壳等缺陷，搭配压力、气压多重检测，不良品自动分离，成品良率可控至千分之三。
3.广兼容加工规格，适配多类线束订单
支持 AWG28#~20# 线材、2P-10P 通用胶壳、4–12mm 外径热缩管；裁线长度 130–1500mm、剥皮尺寸可调，支持非标线束来样定制。
4.高稳定高效产能，裁切精度优异
线长 1000mm 以内产能达 500–550 套 / 小时；切断精度 ±(0.2%*L+1) mm，配备汇众压力监测装置，2 吨端子压着主机，压接品质稳定。
5.高端品牌核心配件，整机耐用可靠

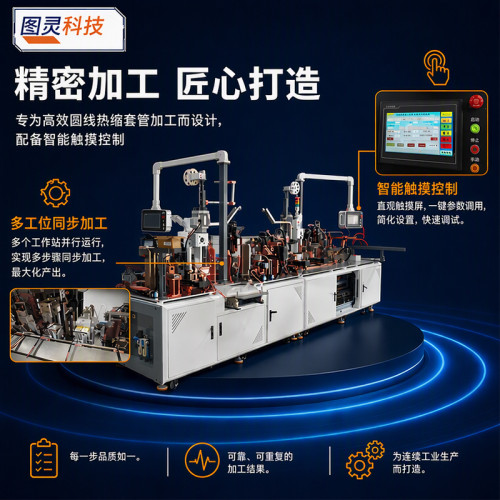

标配汇川伺服、威纶触摸屏、亚德客气缸、费斯托电磁阀、海康 CCD、研控闭环马达等一线零部件，工业电脑 + 触摸屏简易操控，可选配 MIS 数据对接接口。
为什么选择我们？
1.行业积淀：18 年专注研发（始于 2008 年）全球累计出货 50000 余台，设备运行稳定。深耕线束加工行业，深谙线束工艺需求。
2.规模化产能：月产量 2500 台以上（全自动产线 500 + 条、半自动机型千余台）保障订单按期交付，可承接大批量订单，严守交付期限。
3.快速研发定制：依据 CAD/3D 图纸，3-7 天完成定制工装打样
可适配复杂非标线束结构，灵活定制机型。
4.全球合规认证：CE 认证 + ISO9001:2015 质量管理体系，符合 UL/RoHS/CE 等国际安全标准，可顺畅出口全球市场。
5.高投资回报：平均 6 个月回本，可替代 4-6 名人工，显著降低人工成本，提升自动化生产效益。
6.全球服务网络：产品覆盖 112 个国家，提供 10 余种语言 7×24 小时技术支持
终身技术服务、远程视频检修、配件极速配送。
| 设备名字 | TR-M9 全自动双头圆护套线热缩套管插胶壳端子机 |
| 电源 | 单相 220V，50/60Hz. |
| 适用线径 | AWG28#–AWG20#（以实际线材规格为准） |
生产产能 | 线长≤1000mm 时，每小时产出 500–550 套成品 |
切断精度 | ±(0.2%*L + 1) mm |
工作气压 | 0.6–0.75MPa (6–7 kg/cm²) |
裁切长度 | 130mm–1500mm（加长长度可定制） |
内芯线剥皮长度 | 0.5mm–8mm |
外护套剥皮长度 | 25mm–60mm |
热缩管外径范围 | 4mm–12mm |
控制方式 | 工业电脑控制，触摸屏操作 |
适配胶壳规格 | 通用 2P–10P 胶壳 |
MIS 系统 | 可选加装（预留 MIS 数据对接接口） |
端子压着力 | 2 吨压力 |
热缩管裁切长度 | 20mm–55mm |
颜色识别 | 电脑 CCD 视觉系统自动识别任意线芯颜色 |
检测装置 | CCD 视觉检测、气压检测、线材有无检测、剥皮品质检测、
端子检测、压接力监测、胶壳与端子到位检测；
可检测缺端子、缺套管、缺胶壳等不良问题 |
主要功能 | A端切线，剥外皮，剥线皮，捋线，自动分色，打端子，
端子外观检测，穿胶壳，胶壳到位检测。
B端端切线，双头套热缩管。剥外皮，剥线皮，捋线，
自动分色，打端子，端子外观检测，穿胶壳，胶壳到位
检测。热缩管烧烤。 |
