TR‑WK01 自动温控器焊接插胶壳机
- 型号
- TR‑WK01
属性
- 适用线径
- 26#号线~16#号线
- 生产能力
- 1200 pcs/hour
- 电源
- 机器220V 逆变电源380V
评价
产品描述

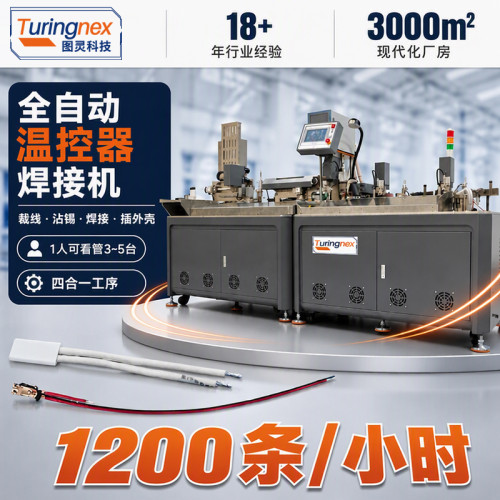

TR‑WK01 自动温控器焊接插胶壳机
产品亮点
1.全工序一体化集成

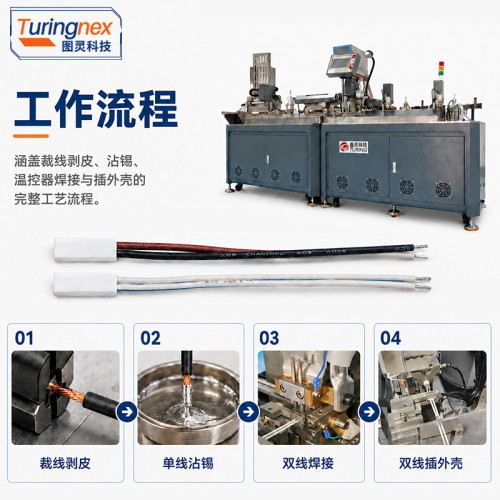

单台设备整合裁线、剥扭线浸锡、逆变焊接、插胶壳、激光打标、成品入治具全流程，既可全自动连续生产，也能单独运行单道工序，替代分段式产线。
2.双线独立加工，适配长短线
单根线材独立完成剥线、扭线、浸锡，两根导线长度可分开参数设定，长短双线同步加工，适配多规格温控器线束。

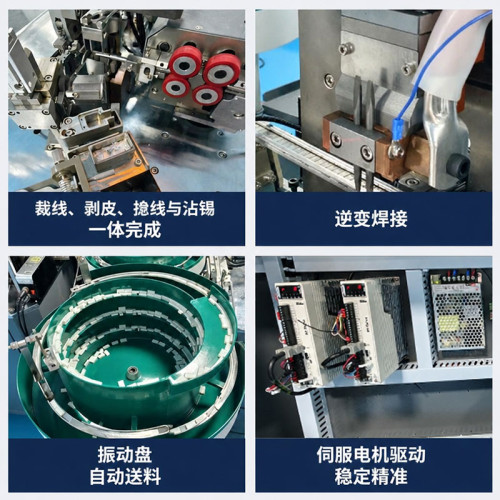

3.剥线扭线机构
双振动盘独立定向送料
保护器、胶壳配备两套独立振动盘分料，物料摆放方向高度统一，大幅减少卡料、停机损耗，供料稳定连续。
4.逆变焊接工艺，牢固省耗材
专用逆变焊接模块，焊点光滑紧实，对比传统焊接锡材消耗更低，搭配多重焊接检测，杜绝虚焊不良。
5.高产能 + 极简人力投入
标准工况稳定产能 1200 件 / 小时；1 名操作人员可同时看管 3–5 台设备，大幅削减人工成本，量产适配性强。
6.高精度全检测 + 可定制治具
精准自动插壳不伤外壳，激光打标实现单品全溯源；一出 40 大容量治具仓，可按需定制治具，搭载双线、胶壳、缺料、插装到位多道传感器检测，品质稳定性远超人工。
为什么选择我们？
1.行业积淀：18 年专注研发（始于 2008 年）全球累计出货 50000 余台，设备运行稳定。深耕线束加工行业，深谙线束工艺需求。
2.规模化产能：月产量 2500 台以上（全自动产线 500 + 条、半自动机型千余台）保障订单按期交付，可承接大批量订单，严守交付期限。
3.快速研发定制：依据 CAD/3D 图纸，3-7 天完成定制工装打样
可适配复杂非标线束结构，灵活定制机型。
4.全球合规认证：CE 认证 + ISO9001:2015 质量管理体系，符合 UL/RoHS/CE 等国际安全标准，可顺畅出口全球市场。
5.高投资回报：平均 6 个月回本，可替代 4-6 名人工，显著降低人工成本，提升自动化生产效益。
6.全球服务网络：产品覆盖 112 个国家，提供 10 余种语言 7×24 小时技术支持
终身技术服务、远程视频检修、配件极速配送。

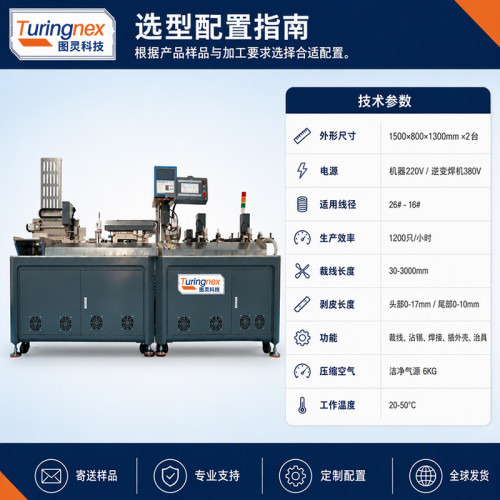

| 设备名字 | TR‑WK01 自动温控器焊接插胶壳机 |
| 电源 | 机器220V 逆变电源380V |
| 尺寸 | L 1500*W800*H1300(mm)+L 1500*W800*H1300(mm) |
加工范围 | 26#号线~16#号线 |
生产能力 | 1200 pcs/hour |
切断精度 | 长度小于500mm时，0.5mm+设定长度*0.2%
长度大于1000mm时，1mm+设定长度*0.2% |
切断长度 | 30~3000mm |
剥皮长度 | 线头：0-17mm 线尾：0-10mm |
主要配置 | 运动控制卡（孚沃），伺服电机（雷赛），步进电机（旭泉）
气缸+电磁阀（亚德客），显示屏（步科） |
检测功能 | 焊接检测，双线检测 胶壳检测，胶壳返料检测，保护器插
壳检测，治具有无检测 |
压缩空气 | 纯净空气6KG |
工作温度范围 | 20~50℃ |
